产品描述
本机床用于磨削直径150-500mm的圆柱孔及锥度不大的面锥孔,最大磨削深度为450mm。主要适用于单件小批量生产。
机床结构特点及性能
◇采用床头箱固定(并可按需要作手动横向调整250mm）,工作台往复,砂轮架作进给运动的布局；
◇工件主轴为滚动轴承结构,系统刚性好,回转精度高；
◇工件装夹采用三爪自定心卡盘或花盘,手动装夹；
◇采用机械式砂轮轴。
机床规格参数
| 机床磨孔直径 | Φ150-Φ500mm |
| 机床磨孔最大深度 | 450mm |
| 工件最大旋径 | 罩内Φ510mm 罩外Φ725mm |
| 工作台最大行程 | 725mm |
| 床头主轴箱回转角度 | 15° |
| 机台中心高 | 1200mm |
| 工件转速 | 28,38,57,160,212,320r/min |
| 砂轮转速 | 2450,4200r/min |
| 机床总功率 | 8.92kW |
| 机床重量 | 4500kg |

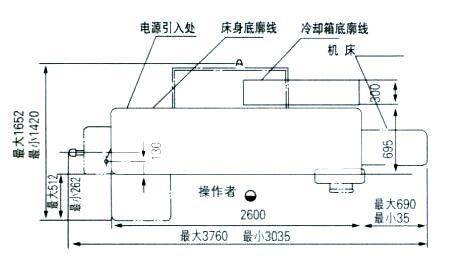

| 机床外形尺寸 | 3760×1650×1830mm |
工作精度
| 内孔圆度 | 0.004mm |
| 内孔圆柱度 | 0.006mm |
| 内孔粗糙度 | Ra0.63μm |
